NO |
项目 |
描述 |
|||
|
1 |
处理器 |
Intel®Celeron i3-6100U |
Intel®Core i5-6300U |
Intel®Core i5-7200U |
Intel®Core i7-7600U |
|
双核2.3GHz |
双核2.4GHz (Up to 3.0GHz) |
双核3.1GHz (Up to 3.5GHz) |
双核2.8GHz (Up to 3.9GHz) |
||
|
可兼容Intel® Skylake-U或Kaby lake-U/R Celeron/I3/I5/I7系列的6代7代低功耗处理器 |
|||||
|
2 |
内 存 |
2* SO-DIMM DDR4内存插槽,支持双通道2133MHz/2400MHz DDR4 内存,最大支持32GB |
|||
|
3 |
显 示 |
集成Intel® HD Graphics (型号视cpu而定) |
|||
|
1* VGA接口，1*HDMI接口，1*LVDS或2eDP接口 |
|||||
|
支持VGA或HDMI、LVDS或eDP同步/异步显示 |
|||||
|
4 |
网 络 |
1* intel 219LM 网卡(默认位置中间）+1* intel 210网卡（可选），支持网络唤醒/PXE |
|||
|
5 |
存 储 |
1* SATA3.0接口 |
|||
|
1* M.2 key-M 2280 接口,支持SATA/NVME自动切换 |
|||||
|
6 |
音 频 |
板载ALC897声道高保真音频控制器，支持MIC/Line-out，功放 |
|||
|
7 |
扩展插槽 |
1* Mini-PCIe插槽（半卡和长卡都支持）,支持WIFI/4G模块/蓝牙 |
|||
|
1* PCIE X4 Slot 放主板底端 |
|||||
|
8 |

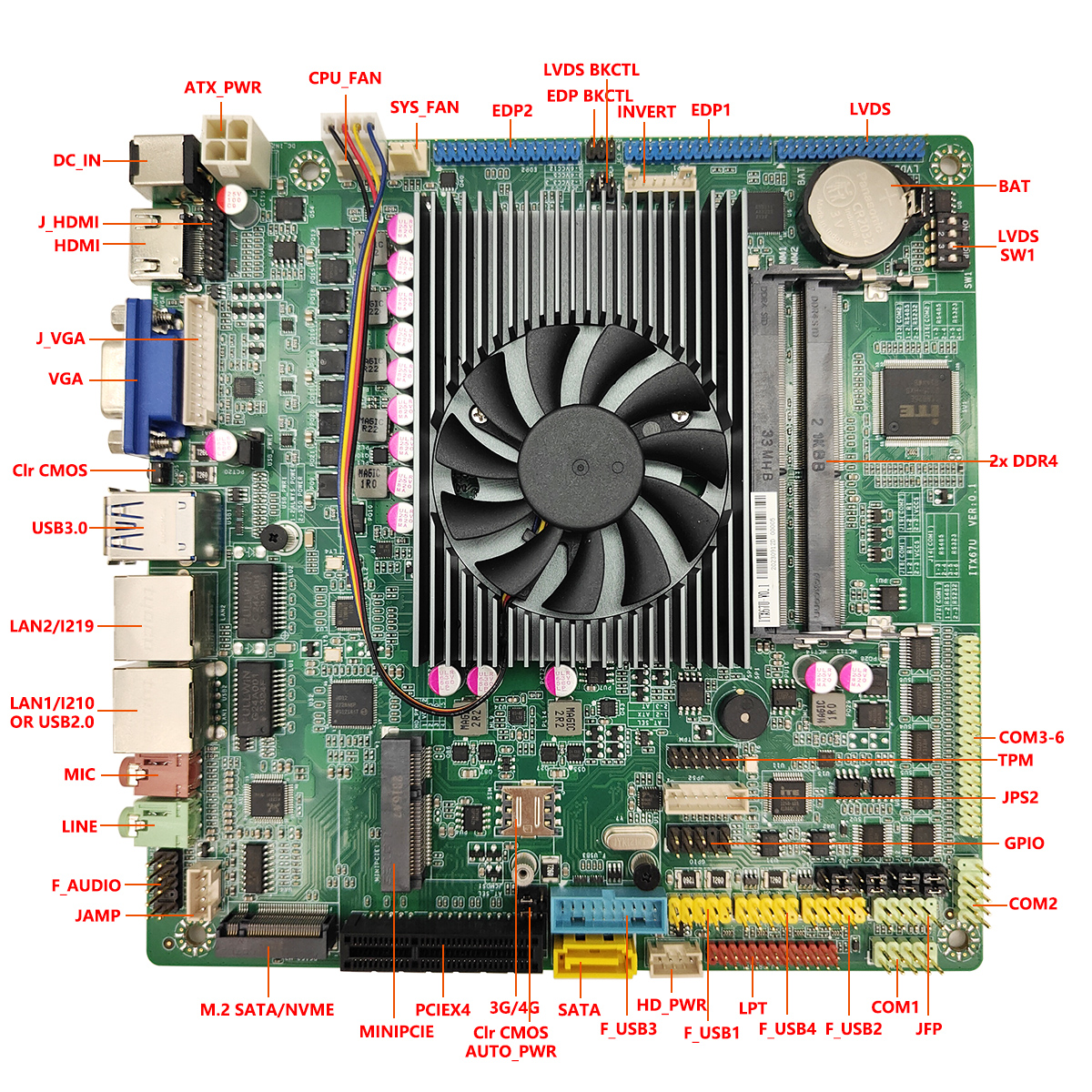

背板I/O接口 |
1* 12V电源接口 |
|||
|
1* HDMI显示接口 |
|||||
|
1* VGA显示接口(和COM1 Colay，COM1排针保留) |
|||||
|
1* Clear CMOS button |
|||||
|
2* USB 3.0接口 |
|||||
|
1* RJ-45 千兆网络接口(I219网卡） |
|||||
|
2* USB2.0 接口（RJ45为二选一,I210网卡） |
|||||
|
1* MIC接口(红色) |
|||||
|
1* Line out接口(绿色) |
|||||
|
9 |
内置I/O接口 |
1* JHDMI接口 2*8Pin |
|||
|
1* JVGA接口 1*12Pin（与DB15同信号） |
|||||
|
1* LVDS接口 2*15pin,支持双通道24bit |
|||||
|
1* 屏背光供电接口 1*6pin |
|||||
|
2* eDP接口 2*15pin（其中eDP1和LVDS二选一） |
|||||
|
2* 2*3 pin LVDS&EDP电压选择排针 |
|||||
|
3* USB 2.0接口 2*5Pin排针 |
|||||
|
1* USB 3.0接口 2*10Pin排针带蓝色边框 |
|||||
|
1* 前置音频接口 2*5pin |
|||||
|
1* 功放接口 1*4pin |
|||||
|
6* COM接口（其中COM1/COM2支持RS485，COM1/2支持带电） |
|||||
|
1* LPT接口 |
|||||
|
1* TPM 2.0 排针 |
|||||
|
1* 硬盘供电接口1*4Pin |
|||||
|
1* 4pin ATX电源接口(和2.54 PIN供电座子共Lay) |
|||||
|
1* 前面板开关按钮和指示灯接口 2*5Pin |
|||||
|
10 |
风扇接口 |
1*4pin CPU智能风扇接口，1*3pin系统风扇接口 |
|||
|
11 |
GPIO |
支持4路输入输出GPIO |
|||
|
12 |
BIOS |
64Mb Flash ROM |
|||
|
13 |
看门狗 |
支持硬件复位功能(256级，0~255秒) |
|||
|
14 |
操作系统 |
Windows 7/Windows 10/Linux |
|||
|
15 |
电源类型 |
采用DC 12V电源供电 |
|||
|
16 |
工作温度 |
60℃～-10℃ |
|||
|
17 |
储存温度 |
-20℃～70℃ |
|||
|
18 |
工作湿度 |
5%-95%相对湿度,无冷凝 |
|||
|
19 |
尺 寸 |
170mm x 170mm |
|||
|
20 |
包装 |
1*COM线 |
|||
