NO

项目

描述

1

处理器

Intel®Celeron i3-1125G4

Intel®Core i5-1135G7

Intel®Core i7-1180G7

4核2GHz (Up to 4.2GHz)

4核2.4GHz (Up to 4.2GHz)

双核2.4GHz (Up to 4.6GHz)

可兼容Intel® Skylake-U或Kaby lake-U/R Celeron/I3/I5/I7系列低功耗处理器

2

内  存

2* SO-DIMM DDR4内存插槽,支持双通道2133MHz/2400MHz DDR4 内存,最大支持64GB

3

显  示

集成Intel® HD Graphics (型号视cpu而定)

1* VGA接口，2*HDMI接口，1*LVDS或2eDP接口

支持VGA或HDMI、LVDS或eDP同步/异步显示

4

网  络

1* intel 219LM 网卡(默认位置中间）+1* intel 210网卡（可选），支持网络唤醒/PXE

5

存  储

1* SATA3.0接口

1* M.2 key-M 2280 接口,支持SATA/NVME自动切换

6

音  频

板载ALC8976声道高保真音频控制器，支持MIC/Line-out，功放

7

扩展插槽

1* M.2 key-E接口,支持 WIFI/BT

1* PCIE X4 Slot ,1* M.2 key-B接口,支持5G模块

8

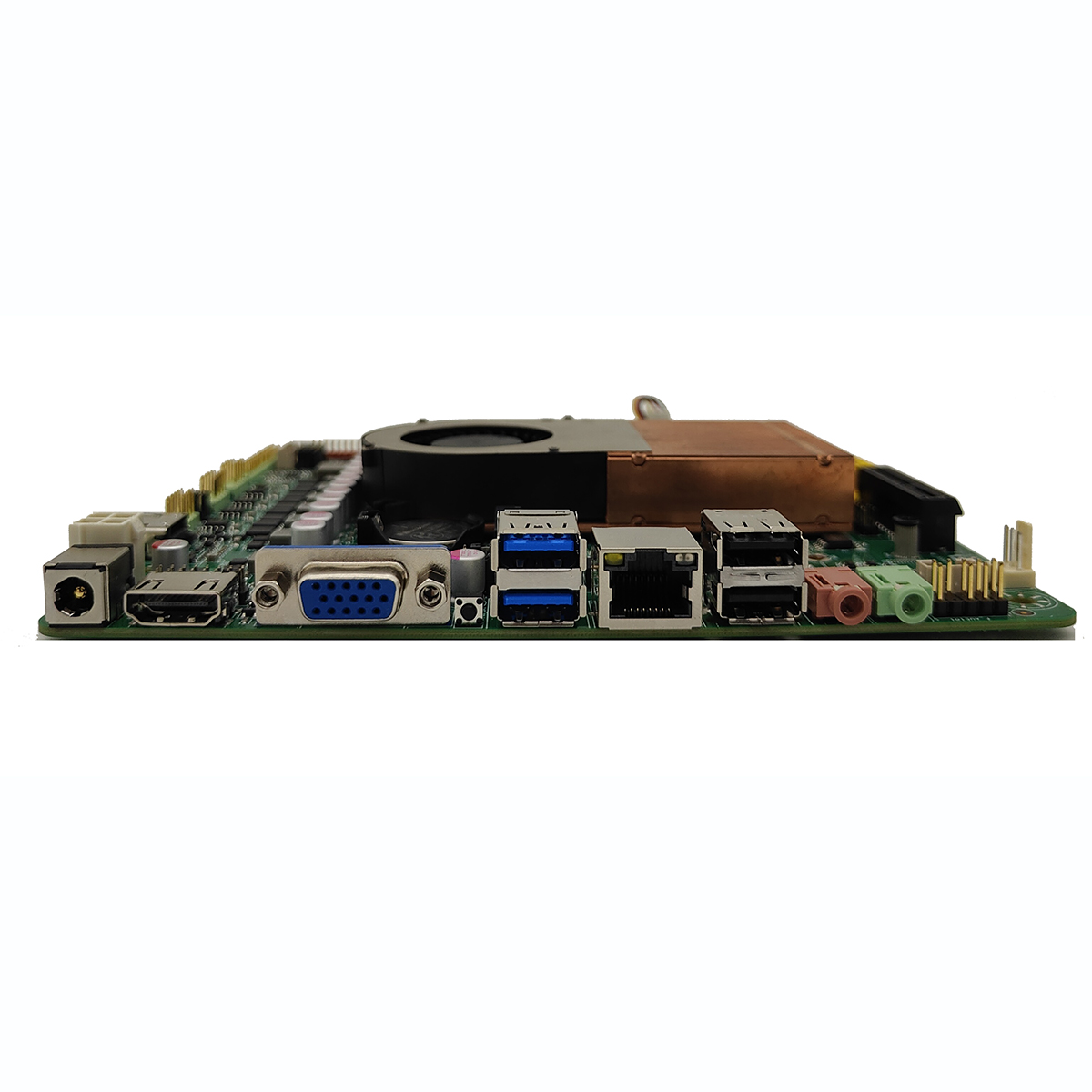

背板I/O接口

1* 12V/19V电源接口

2* HDMI显示接口

1* VGA显示接口(和COM1 Colay，COM1排针保留)

1* Clear CMOS button

2* USB 3.0接口

1* RJ-45 千兆网络接口(I219网卡）

2* USB2.0 接口（RJ45为二选一,I210网卡）

1* MIC接口(红色)

1* Line out接口(绿色)

9

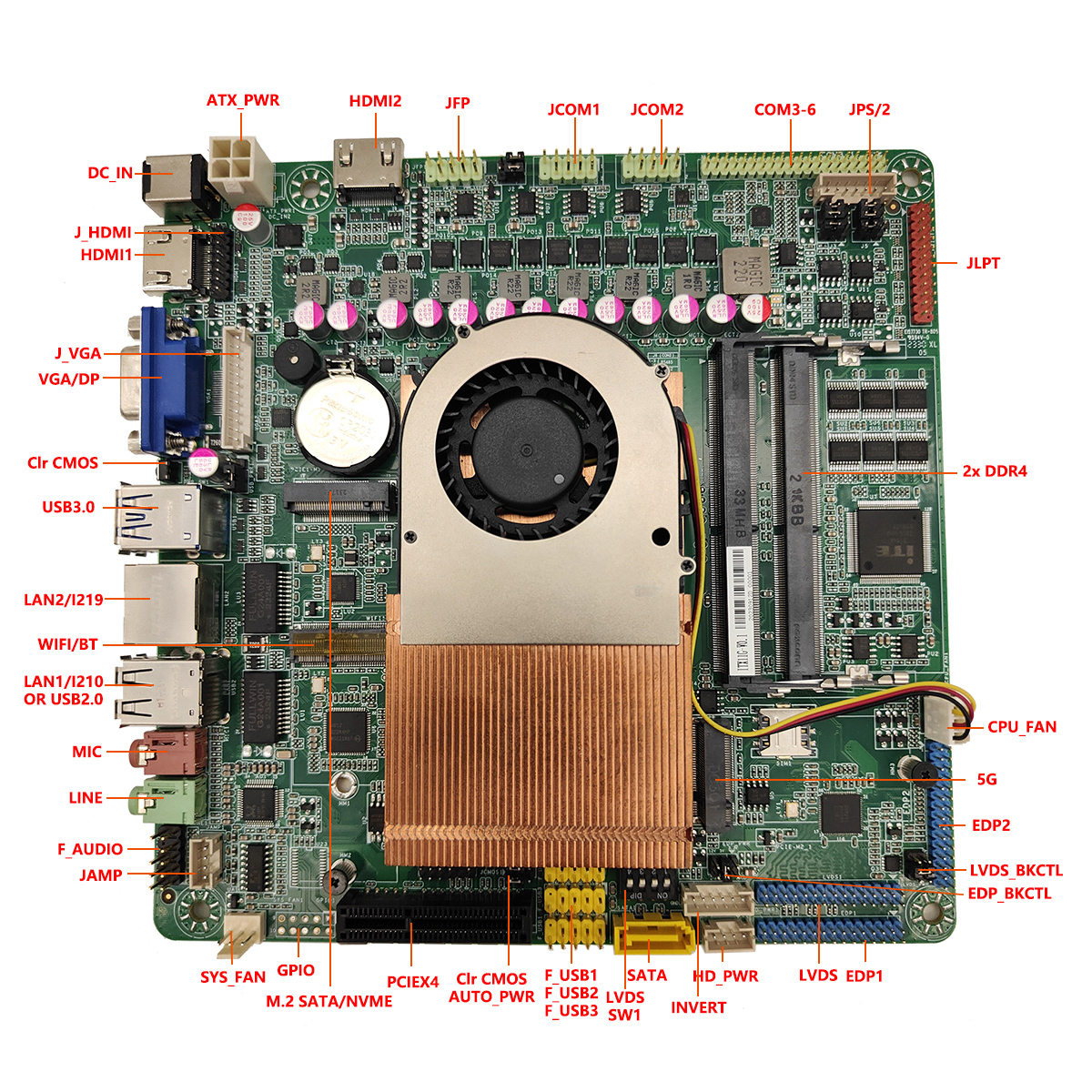

内置I/O接口

1* JHDMI接口 2*8Pin（和HDMI2二选一）

1* JVGA接口 1*12Pin（与DB15同信号）

1* HDMI2接口，放主板顶端

1* LVDS接口 2*15pin,支持双通道24bit

1* 屏背光供电接口 1*6pin

2* eDP接口 2*15pin（其中eDP1和LVDS二选一）

2* 2*3 pin LVDS&EDP电压选择排针

3* USB 2.0接口 2*5Pin排针

1* USB 3.0接口 2*10Pin排针带蓝色边框

1* 前置音频接口 2*5pin

1* 功放接口 1*4pin

6* COM接口（其中COM1/COM2支持RS485，COM1/2支持带电）

1* LPT接口

1* PS2接口1*7Pin

1* 硬盘供电接口1*4Pin

1* 4pin ATX电源接口(和2.54 PIN供电座子共Lay)

1* 前面板开关按钮和指示灯接口 2*5Pin

10

风扇接口

1*4pin CPU智能风扇接口，1*3pin系统风扇接口

11

GPIO

支持4路输入输出GPIO

12

BIOS

64Mb Flash ROM

13

看门狗

支持硬件复位功能(256级，0~255秒)

14

操作系统

Windows 7/Windows 10/Linux

15

电源类型

采用DC 12V电源供电

16

工作温度

60℃～-10℃

17

储存温度

-20℃～70℃

18

工作湿度

5%-95%相对湿度,无冷凝

19

尺 寸

170mm x 170mm

20

包装

1*COM线
