型 号

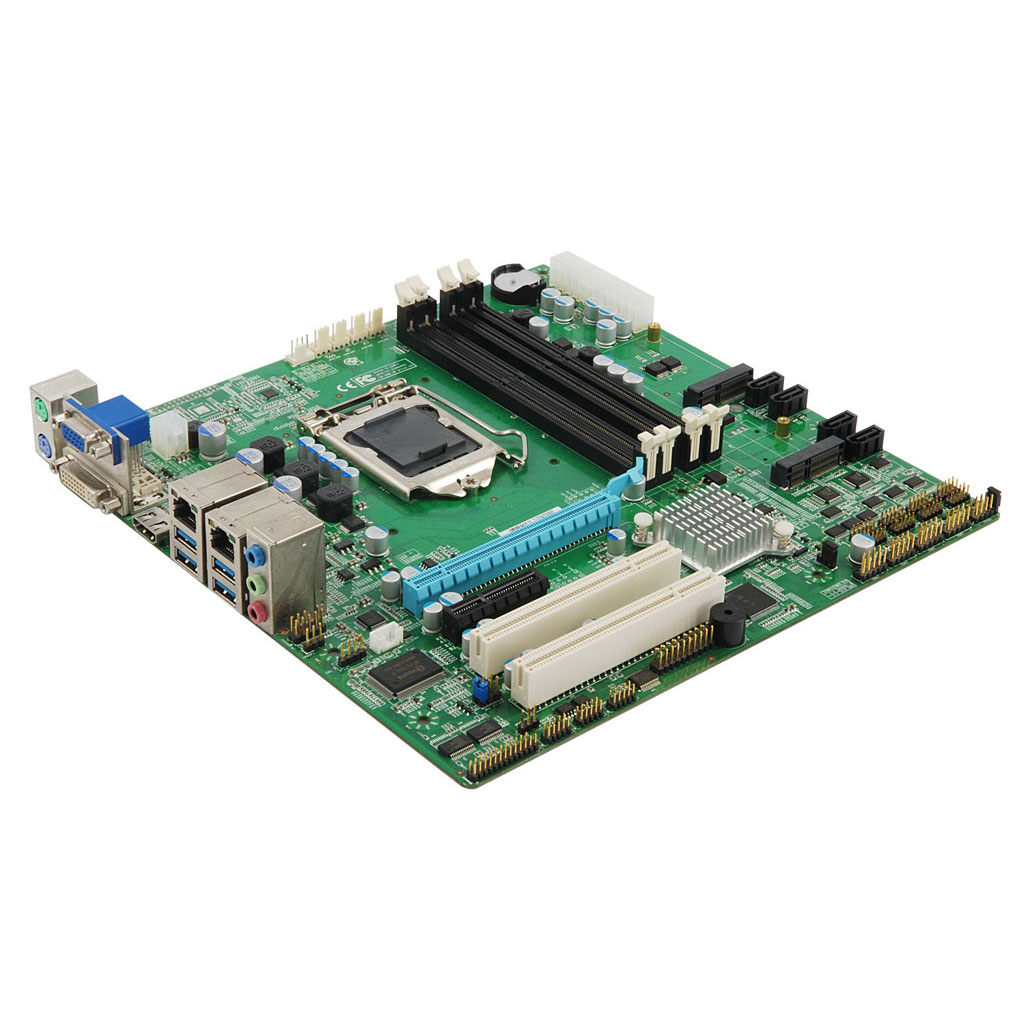

mATX-H81A

处理器

Intel Socket1150，Support i3/i5/i7/Pentium HASWELL LGA1150 CPU

芯片组

Intel H87/Z87/B85/Q85/Q87

内存

4个240 pin的DDRIII插槽，单挑最高支持8GB，内存最大可支持32GB.

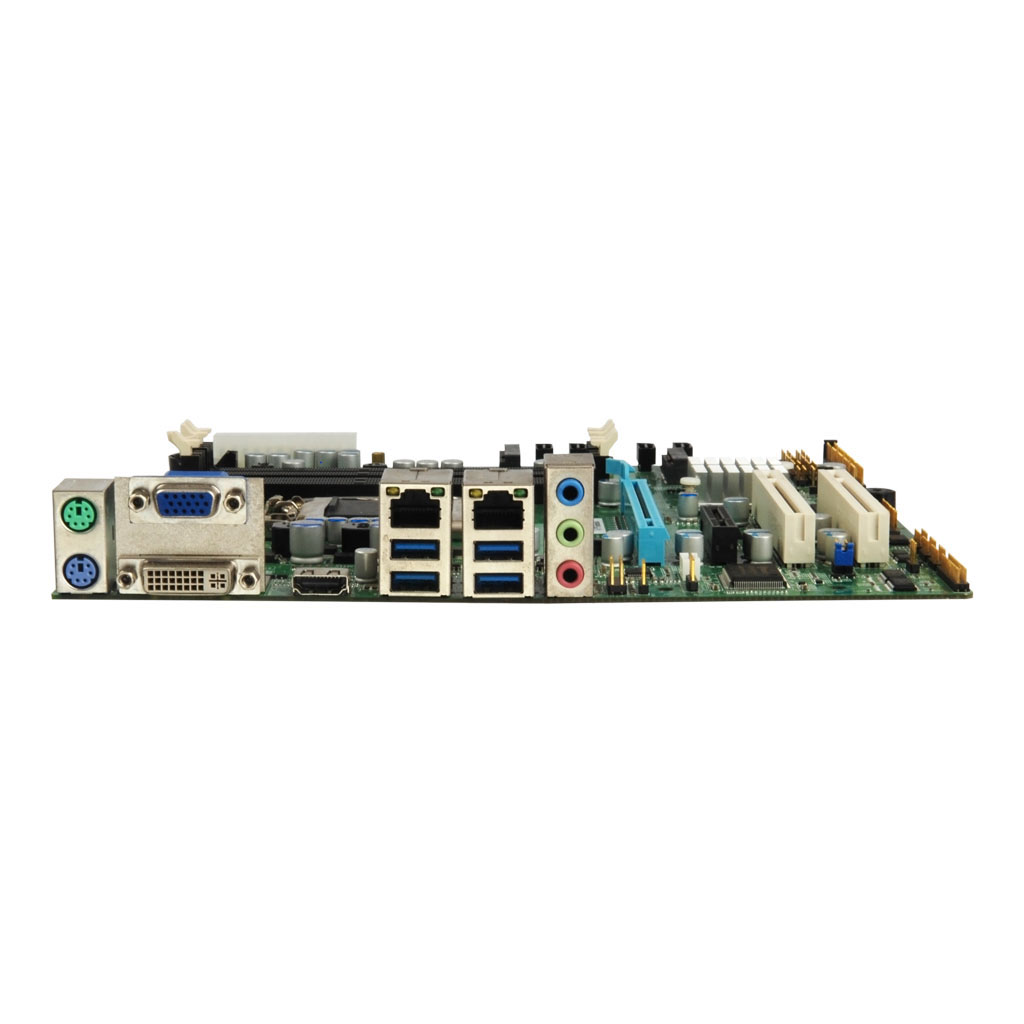

显示接口

1个VGA接口，1个DVI接口，1个HDMI接口

音频

可支持1*MIC-in、1*Line-in、1*Line-out

LAN

2个千兆网卡（INTEL82583V）

存储器接口

4个SATA接口， 可支持RAID功能

串口

10个RS232串口，其中COM2可以支持RS232/422/485

LPT

1个

USB

8*USB2.0，4*USB3.0

PS2

1个PS2接口，支持PS2 KB/MS

扩展总线

2个PCI插槽，1个PCIE X4插槽，1个PCIE X16插槽、1个16路数字I/O接口，1个Mini-pcie，1个SIM，1个Mini-pcie（MSATA+USB）

看门狗

255级，可编程秒/分，超时中断或系统复位

电源

支持ATX电源管理方式

外形尺寸

244mm (L) x 244 mm (W)

工作环境

-20~60℃  10~95%@40℃（无凝结）

存储环境

-20~70℃  10~95%@40℃（无凝结）

os

支持Win7/8/10
