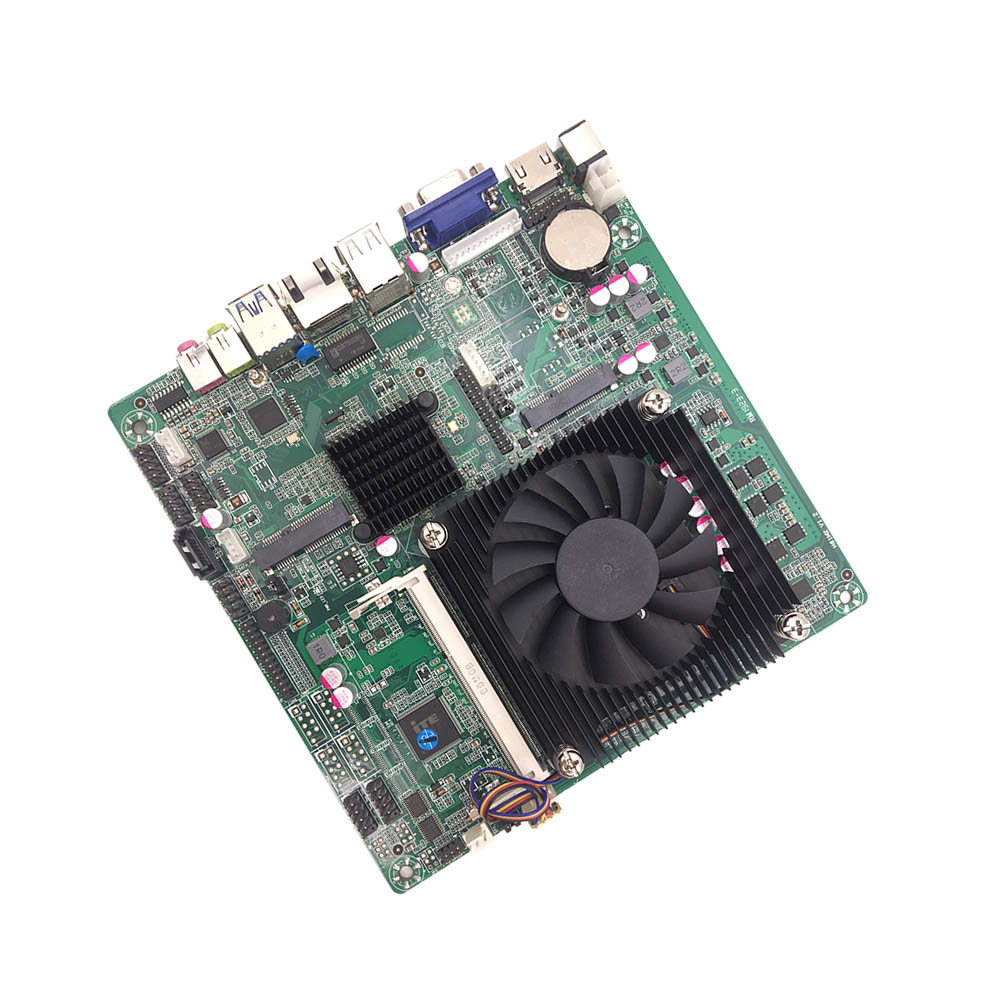

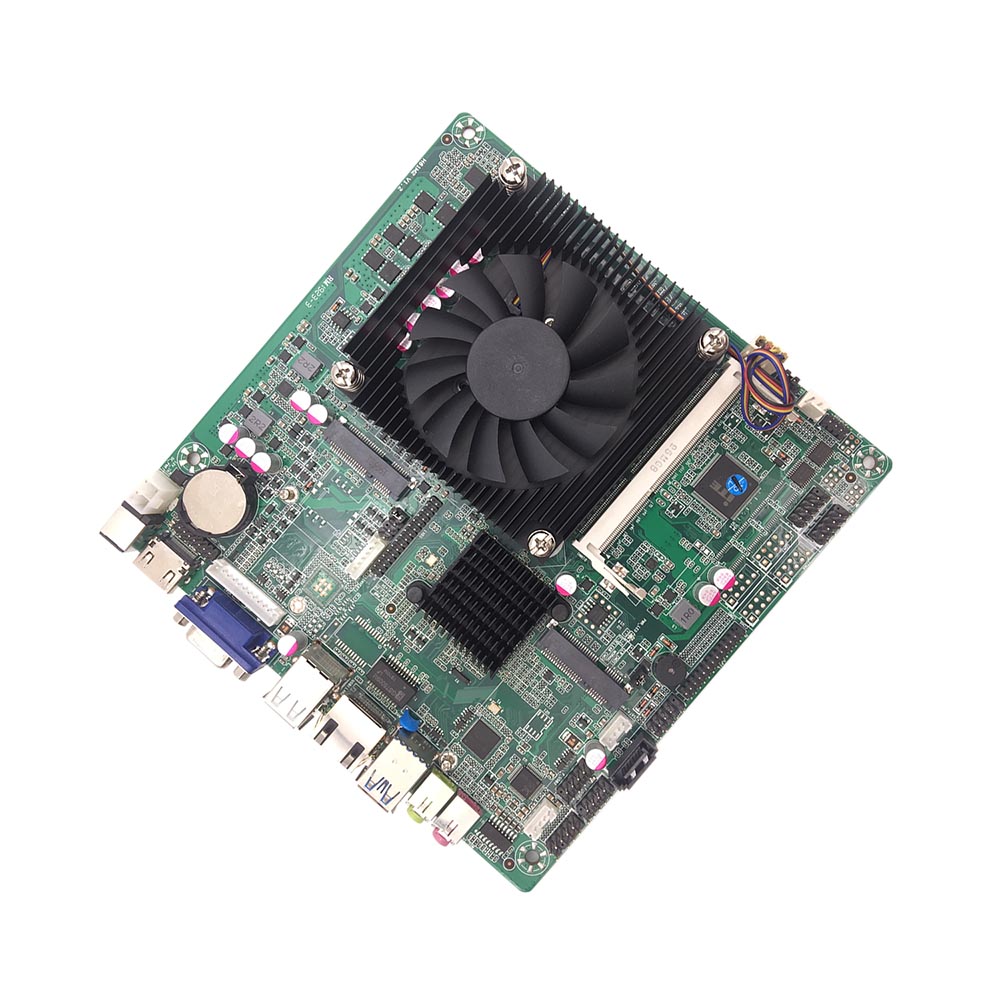

ITX23M-2C2L

  • 规格参数
  • 规格及说明书下载
  • BIOS及驱动下载
在线咨询
型号     ITX23M-2C2L
处理器  Intel 二代三代笔记本CPU
芯片组  HM65/HM77
内  存  1*/DDR3 SODIMM内存插槽
显  示  1*VGA 集成Intel® HD Graphics 显卡
        1*HDMI接口(外加8*2 16PIN排针)
            1*支持双通道24bit LVDS接口
网  络  集成1个Intel 211千兆网卡(双网可选)
     支持网络唤醒(直接连PowerButton后面有参考线路)、PXE功能
存  储  提供2个SATA2.0硬盘接口 (或者1个也可以)
音  频  1个MSATA插槽, 支持Intel协议的SSD固态硬盘
     集成ALC662 6声道高保真音频控制器,支持MIC、Line_out、功放
     支持功放5W喇叭
     提供1个Mini-PCIE插槽(支持长短双规格WIFI,)支持WIFI、3G/4G模块

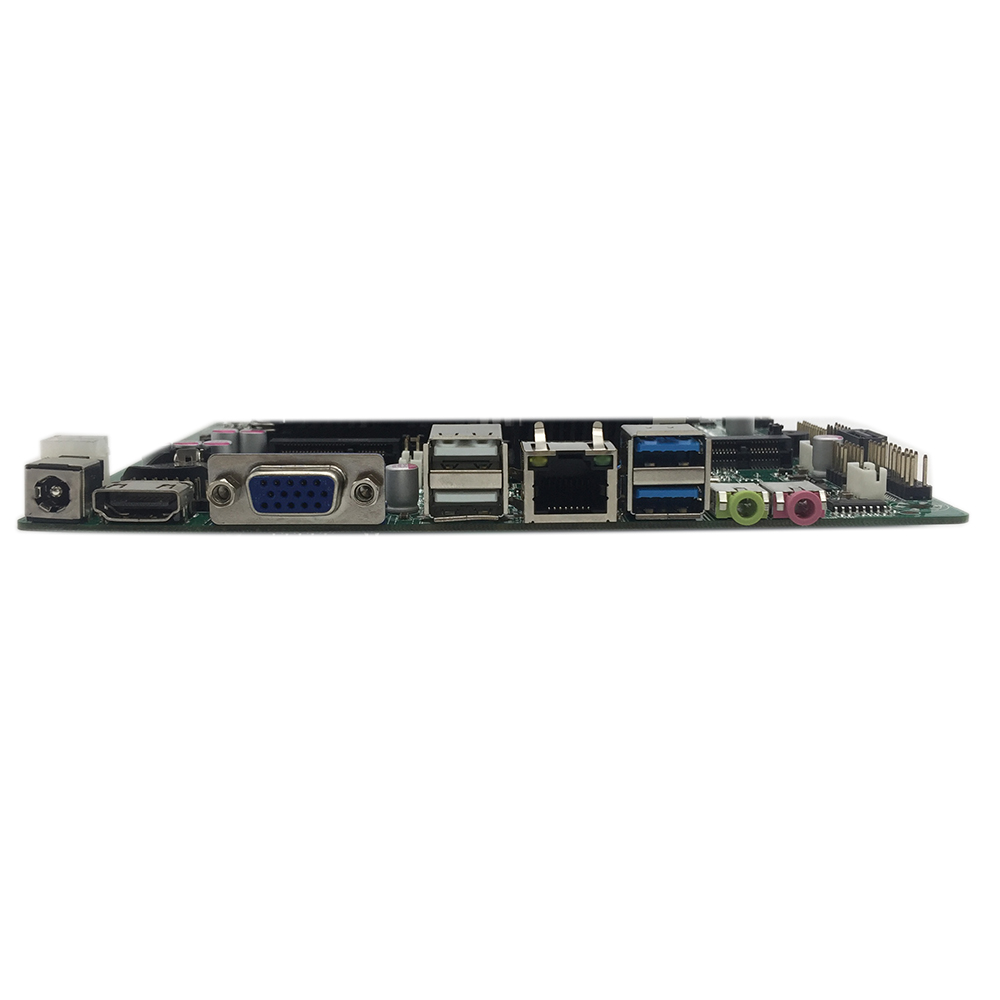

背板I/O接口
         1*DC12V
         1* HDMI接口
         1*USB2.0
         1* RJ45网络接口(双网可选)
         1*USB3.0
          1*Line-out(绿色)
        1*MIC(红色)
内置I/O接口
         1* JVGA1接口 1*12pin(与DB15同信号)
        1* JHDMI接口 2*8pin(与HDMI接口同信号) 。
1* LVDS接口2*15pin,2.0MM间距,支持双通道24bit,
  1*LVDS背光供电接口 1*6pin定义按照市场标准
        2* RS232 2*5pin header 2.54mm间距串行接口,其中COM3/4支持RS232/RS485/422模式,(只有上6串才支持485)
         1* PS/2键盘鼠标接口 1*7Pin定义按照公司之前标准
         2* USB2.0接口 2*5pin 定义按照公司之前标准
         1* LPT并行接口 2*13Pin定义按照公司之前标准
         1* 前置音频接口 2*5pin定义按照公司之前标准
         1* 前面板开关按钮和指示灯接口 2*5Pin定义按照公司之前标准
         1* 硬盘供电接口定义按照公司之前标准
         1* 功放接口 1*4pin
         1* SIM卡座
        1* 4pin ATX电源接口(可做12V输入输出电源接口)
        1* 2pin 12V DC电源输入
  1*4pin CPU智能风扇接口, 1* 3pin系统风扇接口
  支持4路输入输出GPIO
BIOS: 32Mb Flash ROM
看门狗: 支持硬件复位功能(256级,0~255秒)
尺寸:   170mm x 170mm



定制:ITX23M-2C2L
