系统 | |
---|---|
CPU |
第六代Intel Skylak e-S/第七代Intel Kabylake-S Celeron/Pentium/Core I3/I5/I7 |
系统内存 | 2*260-Pin SODIMM, 双通道DDR4 1866/2133MHz, 最大32GB |
I/0接口 |

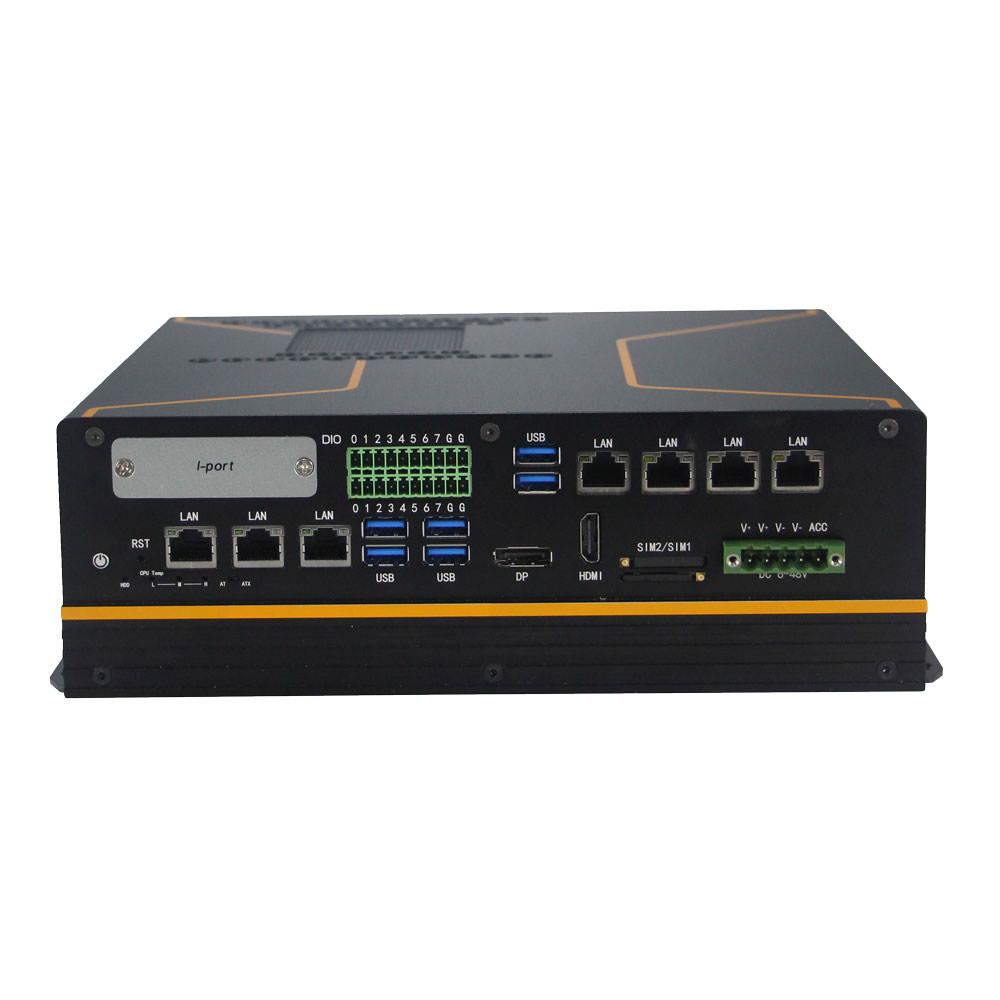

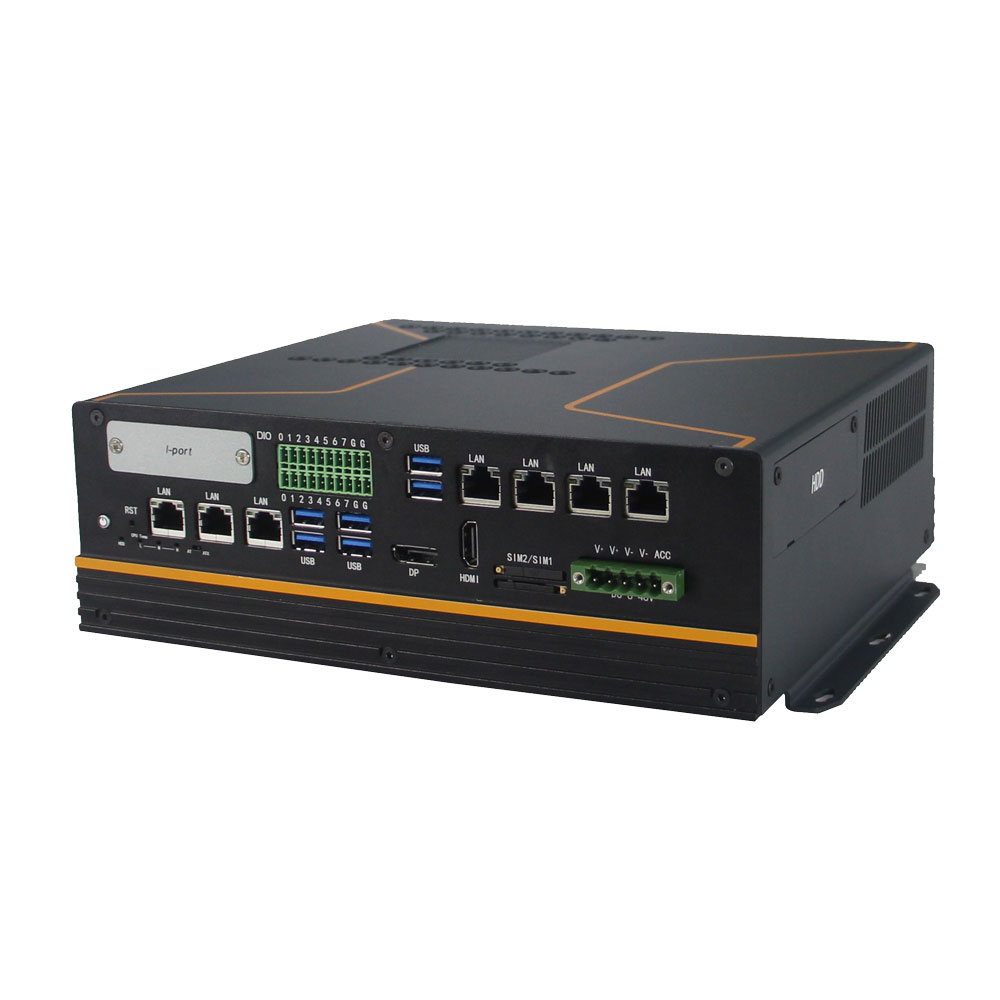

7*RJ45 Gig-LAN(前面板) 6*USB3.0 Type A (前面板); 2*USB2.0 T ype A(后面板) ,1*USB2.0 Type A内置 16位DIO 2*10-pin端子(前面板); 2*RS232/422/485 DB9 公头(后面板), 2*RS232 DB9公头(后面板) 1*Audio-out和1*MIC 3.5音频接口(后面板) CPU核显1*HDMI +1*DP+1*VGA(前面板); GPU独显3*DP+1*HDMI(后面板) |
GPU&显示 |
Intel Gen. 9 HD Graphics, HEVC/H265 HW高清编解码,核显DP和HDMI为双4K超高清显示;1*MXM3.1 GPU模块,支持NVIDIA Gforce GTX全系列和AMD RX系列最高120W功耗GPU, 3*DP和1*HDMI四4K显示 |
I-port | 可选1*LPT、2*USB2.0和PS2键盘鼠标或1*Mini PCIe和M.2功能卡接口, 如串口 |
以太网 |
6*Intel I210AT PCIe Gig. Ethernet, 10/100/1000Mbps自适应, 单网口为独立 PCIe 3.0 X1通道全带宽 ;1*Intel I219LM PCIe Gig. Ethernet, 配置Core I5/I7 CPU支持Intel iVpro高级技术 |
存储 | 2*2.5" HDD SATA3减震驱动架, 支持RAID0,1; 1*mSATA全高卡; 1*M.2 2242 B-key |
DIO | 16位TTL信号可编程输入输出 |
音频 | Realtek ALC662VD音频, Audio out和MIC |
扩展接口 | 1*全长Mini PCIe带PCIe X1+USB信号带SIM卡槽, 1*M.2 2242 B-key带PCIeX1+SATA3+USB信号带SIM卡槽, 1*全长mSATA(SATA3+USB), 支持4G卡无线网络和 Wifi/BT无线通讯模块等其他功能扩展 |
指示灯 | 1*电源指示灯, 1*硬盘指示灯, 3*CPU温度等级指示灯(Red为报警, Yellow为高温, Green为常温) |
系统控制 | 1*电源开关, 1*复位开关(前面板);1*2pin端子开关信号(后面板), 1*AT/ATX选择开关(前面板) |
电源要求 |
DC 6~48V输入, 5-pin端子接口(前面板),配24V/9.17A电源适配器 功耗: TBD |
看门狗定时器 | 可编程超时中断或系统复位,1到255秒 |
操作系统 | Windows 7, Windows 10, Linux Fedora Ubuntu |
机构与环境 | |
---|---|
构造 | 铝型材面板,SGCC箱体,铝板上盖和后面板 |
工作温度 |
-10°C~50°C-65W CPU+78W GPU |
储存温度 | -40°C~85°C (-40°F~185°F) |
存储湿度 | 10~90%@40°C, 无冷凝 |
振动 | 5.5grms/5~500Hz/随机/运行状态(SSD);1.5grms/5~500Hz/随机/运行状态(HDD) |
冲击 | 55g峰值加速度(持续11ms)(SSD);25g峰值加速度(持续11ms)(HDD) |
安装方式 | 桌面式安装 |
尺寸 | (W*H*D):255*225.5*84mm |
净重 | TBD |
EMC | CE/FCC Class A |
