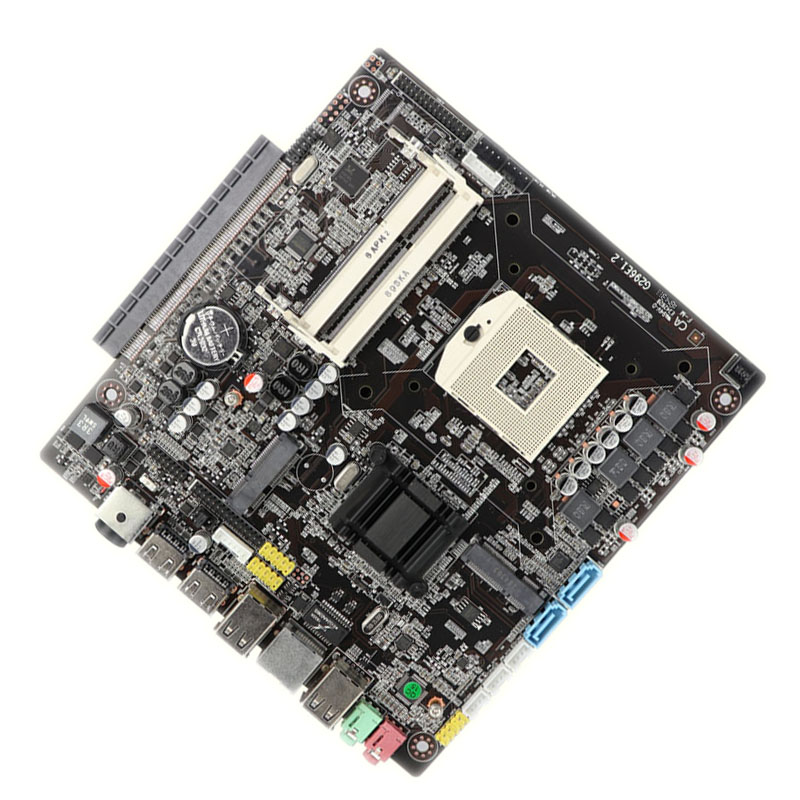

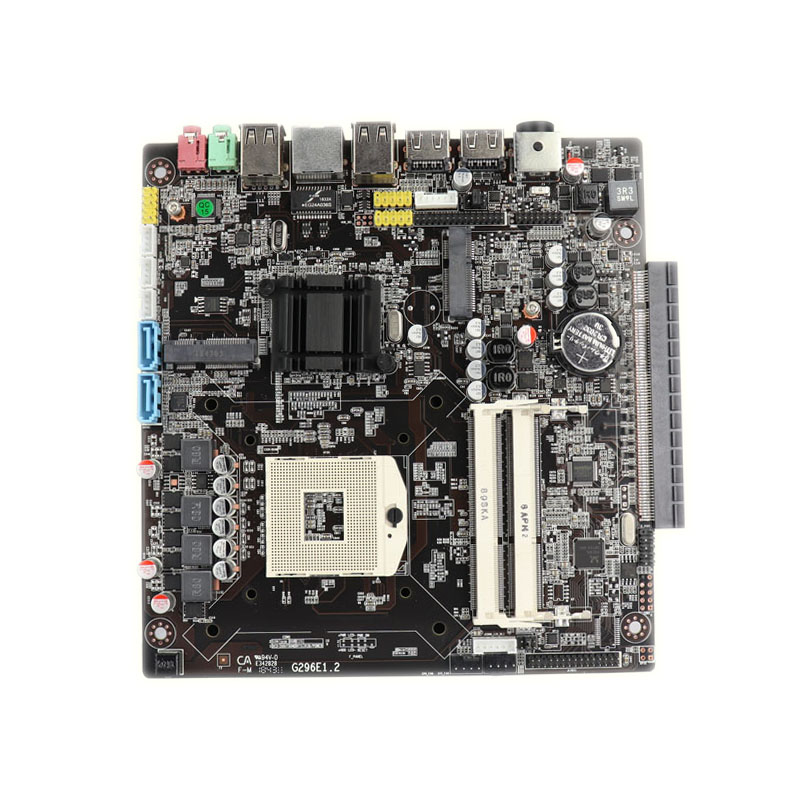

主板型号 研极工控 DX23M-HM65
主芯片组
Intel HM65高速芯片
音频芯片
集成Realtek 662六声道音效芯片
网卡芯片
板载Realtek 8111E 千兆网卡
处理器规格
CPU
Intel®PGA 988 Sandy Bridge/Ivy Bridge 2th/3th Celeron/Pentium/Corei3/i5/i7系列处理器
内存规格
内存类型
DDR3 1600/1333 MHz 1.5V
内存插槽
2×DDR3 SO-DIMM
扩展插槽
PCIE-E插槽
1×16X 插槽、1×6PIN 12V供电输出接口（120W）
WIFI插槽
1×miniPCIE WIFI
SSD插槽
1×mSATA

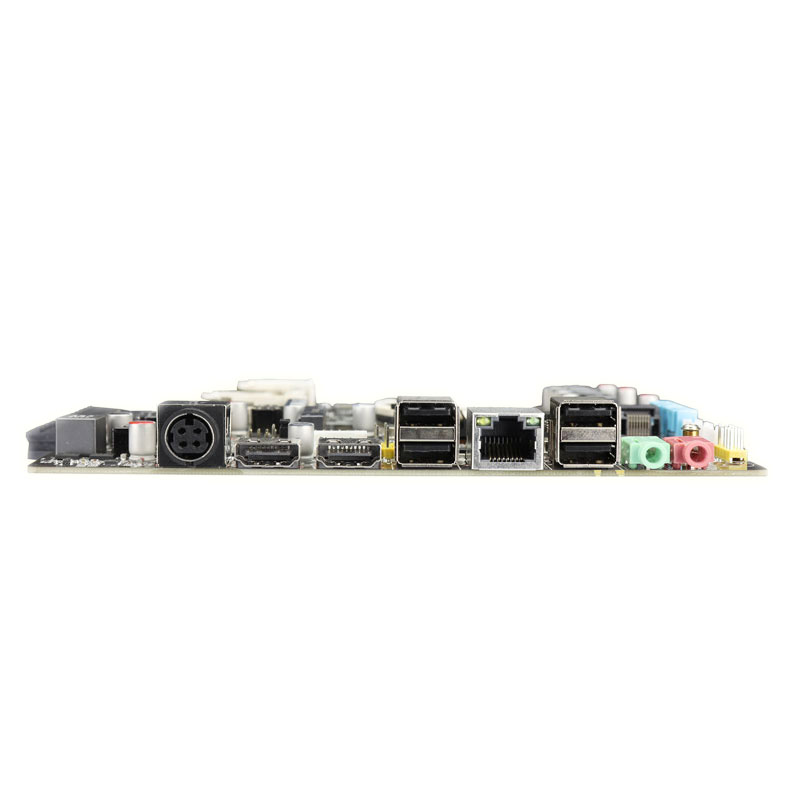

I/O接口
输入端口
1×DC(19V)电源接口
显示接口
1×HDMI IN接口
1×HDMI OUT接口
USB 接口
4×USB2.0接口
网络接口
1×RJ45接口
音频接口
1×OUT接口
1×MIC接口
插件规格
硬盘插座
2×SATA2.0接口、2×SATA电源接口
风扇插座
1×4PIN CPU风扇、1×3PIN 系统风扇
LVDS功能
1×LVDS(30Pin 2.0mm)插针、1×INVERTER插针
音频插针
1×AUDIO音频插针、1×SPEAK喇叭插针
功能插针
2×USB2.0 插针、1×PANEL面板插针
其它参数
板型大小
Thin Mini-ITX 170mm(W)×170mm(L)
BIOS支持
AMI 32Mb flash
