处理器

集成Intel®J3160/1.6GHz四核处理器,TDP功耗6W

芯片组

基于Intel® Braswelll SOC平台

内  存

1* SODIMM内存插槽，支持单通道1600/1333MHz DDR3L/1.35V内存,最大支持8GB

显  示

集成Intel®HD Graphics核心显卡

1* VGA,1*HDMI,1*LVDS接口(支持双通道24BIT)

支持VGA;HDMI;LVDS同步/异步显示

网  络

2* Intel I211千兆网卡,支持网络唤醒、PXE功能

存  储

1*7pin SATA3.0硬盘接口,传输速度可达6Gbps.

音  频

板载ALC662 6声道高保真音频控制器,支持MIC/Line-out.功放

功放建议使用2Ω5W喇叭

扩展插槽

1* Mini-PCIE插槽,支持WIFI、3G模块

1* MSATA插槽,支持SSD固态硬盘,传输速率达6Gbps

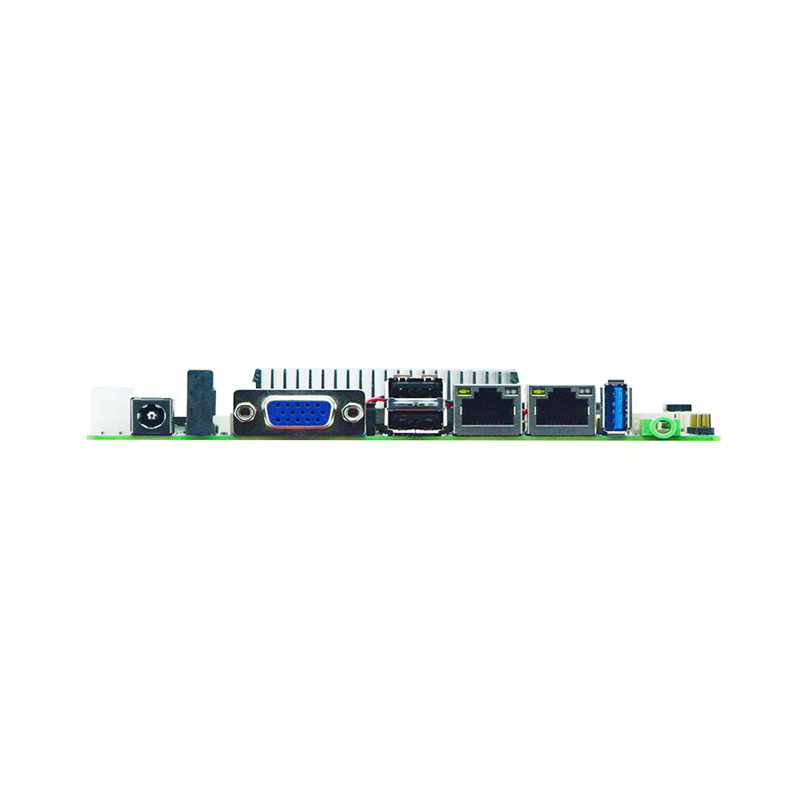

背板I/O接口

1* DC 12V电源输入接口

1* HDMI显示接口

1* VGA显示接口

2* RJ-45千兆网络接口

2* USB2.0接口，1*USB3.0接口

1* Line out接口(绿色)

内置I/O接口

1* 4Pin电源接口（12V输入输出电源接口）

4* USB 2.0接口 2*5Pin

1* JVGA接口 1*12Pin

1* PS/2键盘鼠标接口(红色) 1*6Pin

6* RS232串口,其中COM2支持RS485/RS422功能.

1* 前置音频接口2*5pin

1* 前置功放接口1*4Pin

1* LVDS接口 2*15pin，支持双通道24bit(双8)

1* LVDS背光供电接口 1*6pin

1* 前面板开关按钮和指示灯接口 2*5Pin

1* 硬盘供电接口 1*4pin

1* SIM卡座

风扇接口

无风扇散热，预留1*4pin CPU风扇接口

GPIO

支持4路输入输出GPIO

BIOS

64Mb Flash ROM

看门狗

支持硬件复位功能(256级，0~255秒)

操作系统

Windows 7/Windows 10/Linux

电源类型

采用DC 12V电源供电

工作温度

-10℃～60℃

储存温度

-20℃～70℃

工作湿度

5%-95%相对湿度,无冷凝

尺 寸

148mm x 102mm
