处理器

集成Intel® Celeron J1900 2.0GHz四核处理器 ，TDP 10W

可兼容Intel® Bay Trail -I/M/D 全系列CPU，可供客户灵活选择

芯片组

基于Intel® Bay trail SOC平台

内  存

1* SODDR3L内存插槽,支持单通道1600/1333MHz DDR3L/1.35V内存,最大支持8GB

显  示

集成Intel® HD Graphics核心显卡

1*VGA,1*HDMI接口1*LVDS接口,通过转接EDP-LVDS小板实现

支持VGA/HDMI/LVDS同步/异步显示

网  络

2* Intel I211AT千兆网卡,支持网络唤醒、PXE功能

存  储

5* SATA硬盘接口,其中SATA1为2.0，SATA2~5为3.0

1* MSATA插槽,支持SSD固态硬盘,传输速度可达3Gbps

音  频

板载ALC662 6声道高保真音频控制器,支持MIC/Line-out

扩展插槽

1*Mini-PCIE插槽,支持WIFI、3G模块。

1* EXP_PCIE插槽,支持TPM(默认）/WIFI(可选),可使用TPM-4COM扩展4个串口

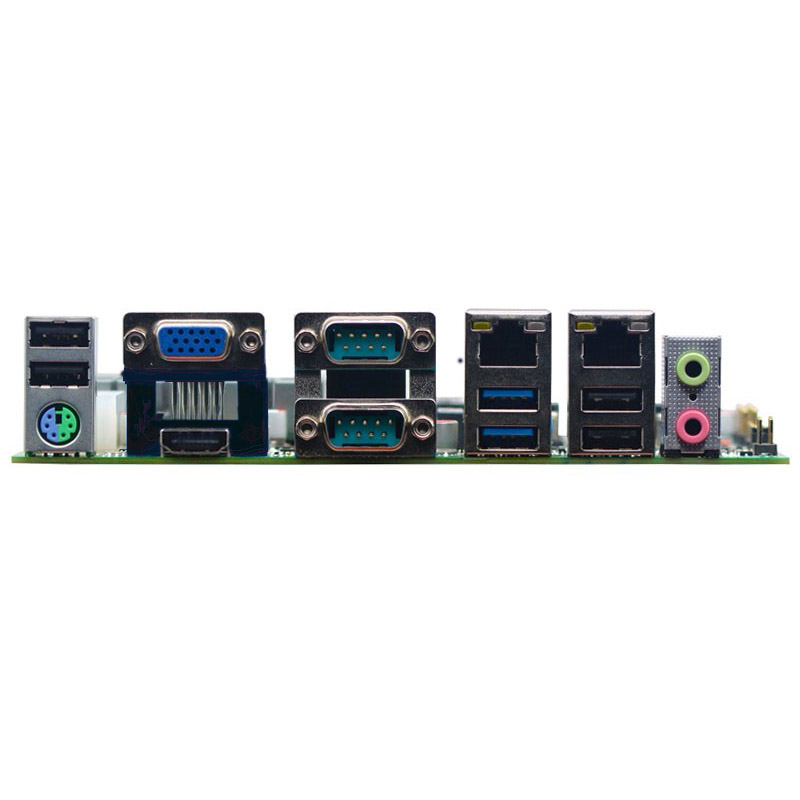

背板I/O接口

1* 键盘鼠标接口

2* RS232串口,支持第9pin带电功能

1* HDMI接口

1* VGA显示接口

4* USB 2.0接口,2*USB3.0接口

2* RJ-45千兆网络接口

1* Line out接口(绿色)、1* MIC接口(红色)

内置I/O接口

1*LVDS接口 2*15pin, 通过转接EDP-LVDS小板实现

1* JVGA1接口 1*12Pin,与DB15同信号

1* LPT接口 2*13pin

2* USB 2.0接口 2*5Pin

1* 前置音频接口2*5pin

1* 前面板开关按钮和指示灯接口 2*5Pin

1* SIM卡座

1* 20Pin ATX电源接口

风扇接口

无风扇散热设计,预留1*4pin CPU智能风扇接口,1* 4pin系统风扇接口

GPIO

支持4路输入输出GPIO

BIOS

64Mb Flash ROM

看门狗

支持硬件复位功能(256级，0~255秒)

操作系统

Windows 7/Windows 10/Linux

电源类型

ATX电源供电

工作温度

-10℃～60℃

储存温度

-20℃～70℃

工作湿度

5%-95%相对湿度,无冷凝

尺 寸

170mm x 170mm
