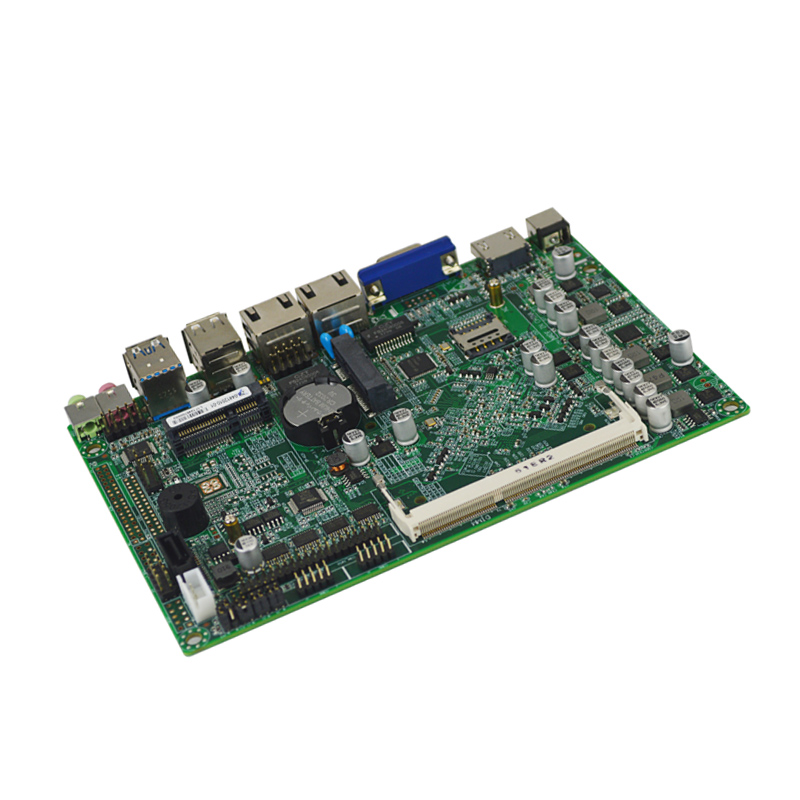

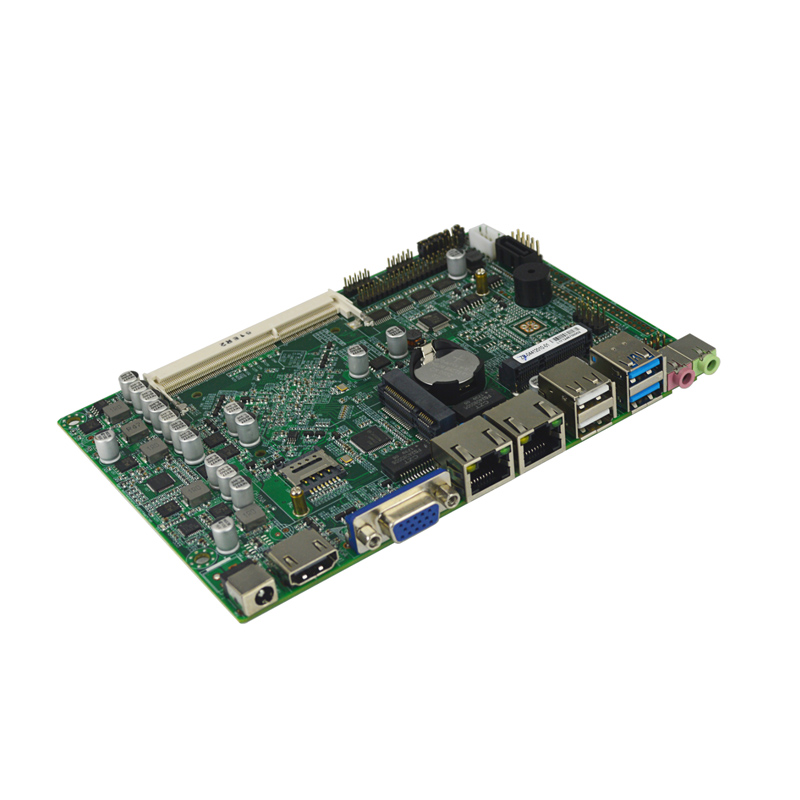

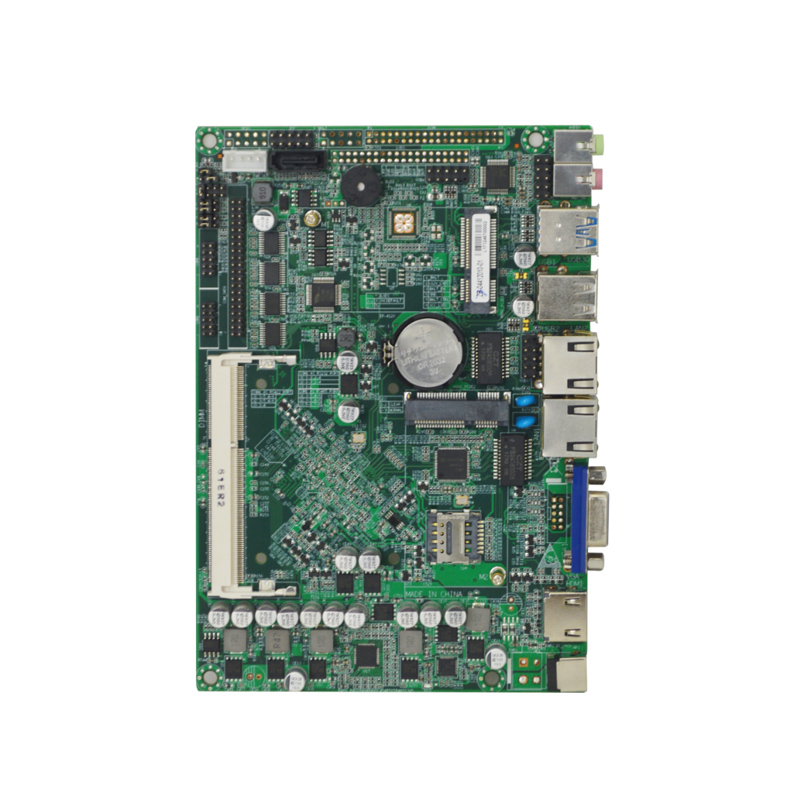

名称S40-J1900A

Intel Bay trail J1900 2.0 CPU, Intel 211双网卡,支持HDMI,VGA,LVDS,1一个USB3.0,7个USB2.0, 6 RS232接口,支持一个RS485/RS422, 一条DDR3L SODIMM Slot, 支持SIM卡接口,可支持WIFI/3G模块,mSATA接口,
服务热线 :166-7558-5258
在线咨询
扫一扫,与微信对接咨询
厂家实力有效保修质量保障

S40-J1900A

  • 规格参数
  • 规格及说明书下载
  • BIOS及驱动下载
在线咨询

产品型号

S40-J1900A

处理器

Intel® Bay Trail J1900 四核2.0GHz CPU,可睿频至2.41GHz2MB高速缓存

可兼容Intel® Bay Trail -I/M/D 全系列CPU, 可供客户灵活选择

芯片组

USB

基于Bay Trail SOC

1*USB3.0, 7*USB3.0



1* DDR3L,支持DDR3L 1333Mhz/1600Mhz



集成Intel® HD Graphics核心显卡,支持单独显示、双显模式、扩展模式

1* VGA1* LVDS显示输出, LVDS支持双通道24bit



2×Intel 211 千兆网卡芯片,支持网络唤醒/PXE功能



1* SATA2.0硬盘接口,传输速度可达3Gbps

1* JSATA硬盘接口



板载ALC662 6声道高保真音频控制器,支持MIC/Line-out,功放

功放建议使用2Ω5W喇叭



1* Mini-PCIE插槽 支持WIFI/3G模块

1* MSATA插槽支持WIFI(可选)SSD固态硬盘(默认为SSD,传输速度可达3Gbps

背板I/O接口

1* 12V DC电源输入接口

1* VGA显示接口

2* RJ-45千兆网络接口(LAN2可改成USB2.0

1* USB 3.0接口, 5*USB2.0(与LAN2二选一)

1* Line out(绿色)

1* 电源开关、1* 复位开关、1* 电源/硬盘LED灯(前面板)

内置I/O接口

1* 4pin ATX电源接口(可做12V电压输入输出电源接口)

2* USB 2.0接口 2*5Pin插针

1* JVGA接口 1*12Pin

1* PS/2键盘鼠标接口 1*6Pin

6* RS232串口,其中COM1支持RS485/RS422功能

1* 前置音频接口2*5pin

1* 功放接口 1*4pin

1* 前面板开关按钮和指示灯接口 2*5Pin

1* LVDS接口 2*15pin,支持双通道24bit(8)

1* LVDS背光供电接口 1*6pin

1* 硬盘供电接口 1*4pin

1* SIM卡座

风扇接口

无风扇散热设计,预留1*4pin CPU风扇接口,1* 3pin系统风扇接口

GPIO

支持4路输入输出GPIO

BIOS

64Mb Flash ROM

看门狗

支持硬件复位功能(256级,0~255)

电源类型

采用DC 12V电源供电

工作温度

-10℃~60

储存温度

-20℃~70

工作湿度

5%-95%相对湿度,无冷凝



165mm x 115mm
