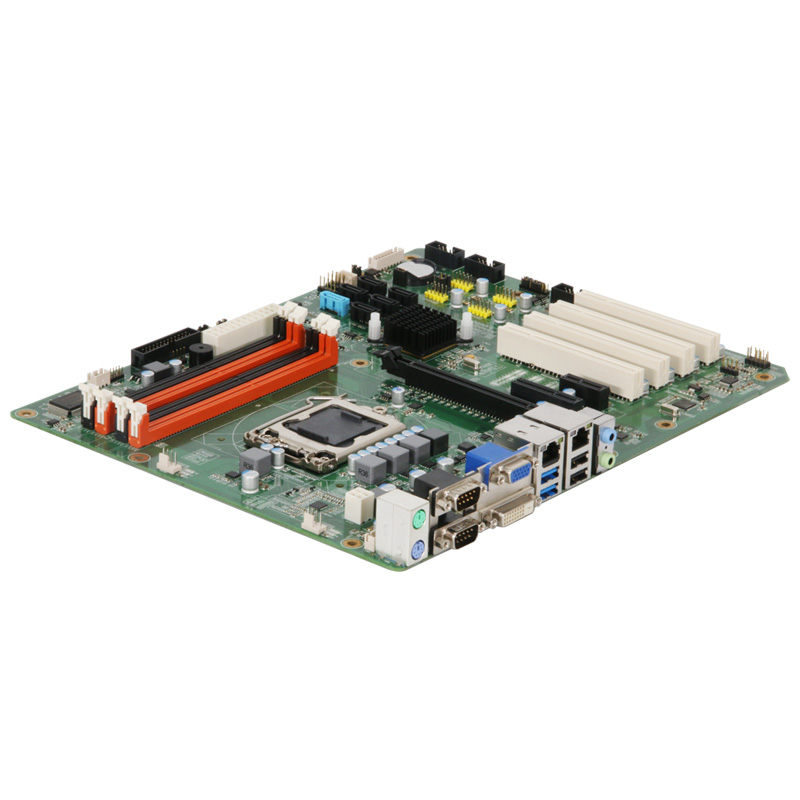

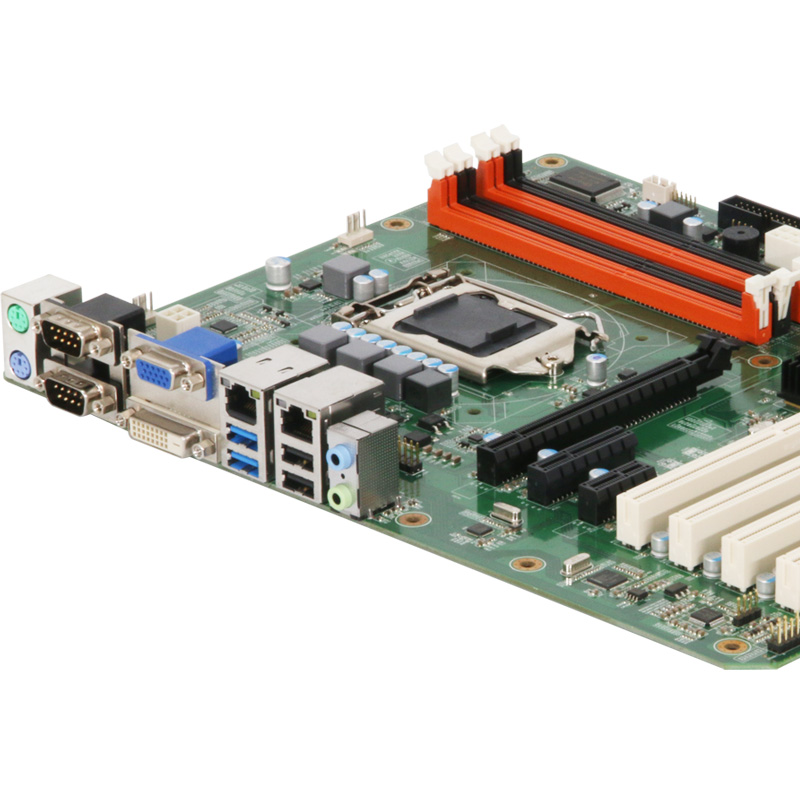

型号

ATX4D-B85

处理器

支持4th Gen Intel® Core™ i3/i5/i7 LGA1150 处理器

芯片组

Intel B85

内存

4条DDR3 DIMM内存插槽，最大支持32GB

存储

4x STATIII，1x mSATA

BIOS

64Mb SPI FLASH

显示

提供VGA+HDMI显示接口

VGA：1个标准DB15 VGA接口，支持分辨率最高为1920x1080@60Hz

HDMI：1个标准HDMI接口

网络

板载2个Intel 10/100/1000Mb自适应网卡，采用Intel I211芯片

串口

提供6个RS232 COM口，

其中COM1支持RS232/485/422，COM2支持RS232/485

USB

4个USB3.0，8个USB2.0

AUDIO

Realtek ALC662 声卡；支持Line-out，Line-in，Mic-in

其他I/O

1x LPT（插针）

1x PS/2

GPIO

提供1个2x 5 Pin 2.54mm GPIO插针接口，支持4路输入和4路输出

看门狗

Watchdog功能，支持1~255秒系统重启

扩展接口

4个PCI插槽

1个PCI-E 16X插槽，1个PCI-E 4X插槽，1个PCI-E 1X插槽

电源

标准ATX 24pin电源供电

操作环境

工作温度：0℃~60℃

存储温度：-20~85℃

工作湿度：5%~95%，无凝露

OS

支持Win7/8/10，Linux

尺寸

305mm x 245mm
